| 產品名稱：大型高溫回轉電爐 | 型號：GWL-1200SSR | 產品特點：是工礦企業對陶瓷、冶金、電子、玻璃、化工、機械、耐火材料、新材料開發、特種材料、建材、金屬、非金屬及其它化和物材料進行生產而研制的專用設備。 |
技術參數：

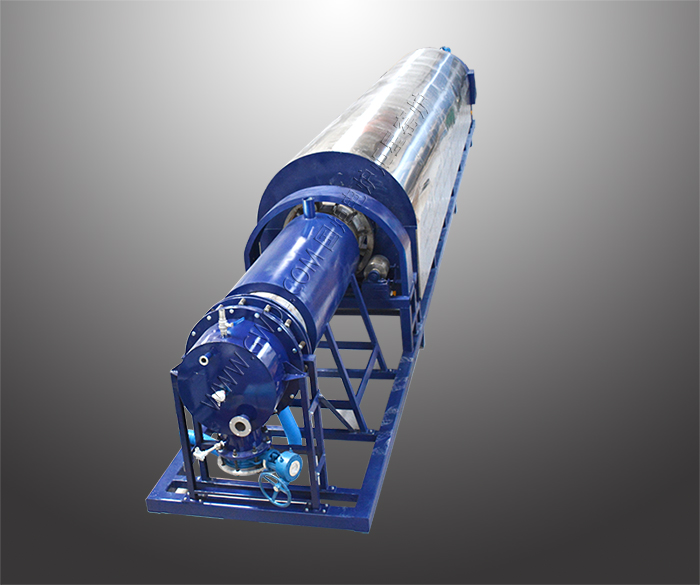

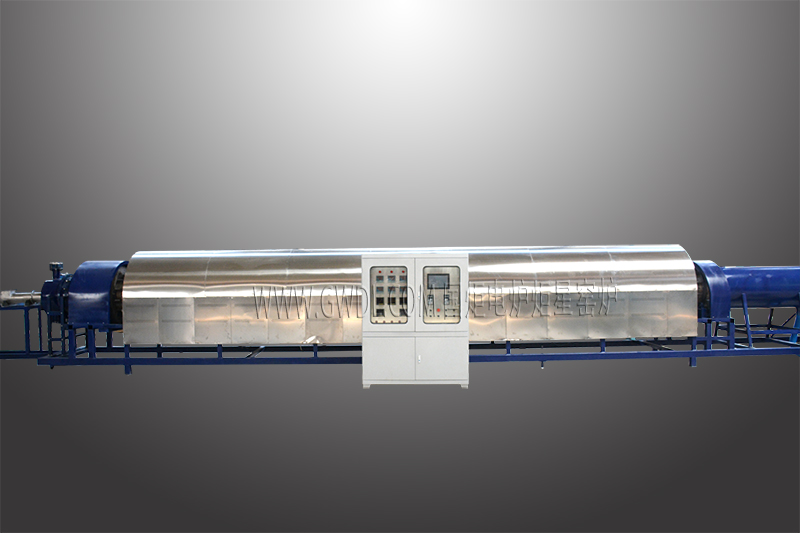

GWL-SSR系列高溫精密回轉電窯爐如圖所示 ,集控制系統與爐膛為分體體設計，爐襯使用采用真空成型氧化鋁纖維聚輕板材料。
采用高溫硅碳棒為加熱元件；是工礦企業對陶瓷、冶金、電子、玻璃、化工、機械、耐火材料、新材料開發、特種材料、建材、金屬、非金屬及其它化和物材料進行生產而研制的設備。
控制面板配有觸摸屏，智能溫度調節儀，控制電源開關、主加熱工作 /停止按鈕，電壓、電流表、計算機接口，轉速調整器，升降控制開關，以便觀察本系統的工作狀態，本產品采用集成化電路，工作環境好，抗干擾，高溫度時爐體外殼溫度≤45℃，微電腦程序控制，可編程序曲線，全自動升溫/降溫，運行中可以修改控溫參數及程序，靈活方便、操作簡單。
類別參數 | 1000度 |
型號 | GWL-1000SSR |
電源AC | 三相五線380V |
最高使用溫度 | 950度 |
可長期使用溫度 | 900度 |
控制范圍為 | 80至950度 |
測溫元件 | K熱電偶,測溫范圍0-1320度 |
發熱元件裝位置 | 底部 |
控溫精度 | ±1度（集成化電路控制，無超調現象） |
升溫速率 | 升溫速率可自由調節，調節范圍：最快升溫速率每分鐘30度（30度/min）、最慢升溫速率每小時1度（1度/h） |
發熱元件 | 高溫等直徑硅碳棒。 |
爐體 | 爐體采用數控機床加工，經拋光、打磨、酸洗、磷化、噴涂塑粉、高溫烘烤等制作而成，雙色搭配，外觀新穎美觀，具備了抗氧化、耐酸堿、耐腐蝕、耐高溫、容易清理等優點，出口品質，鏡面烤漆 |
爐體結構 | 電爐爐體采用風冷雙層爐體結構，風冷導向隔板使爐殼整體冷風循環，最終冷卻發熱元件導電片后排出爐體，避免了發熱元件導電片的高溫氧化； |

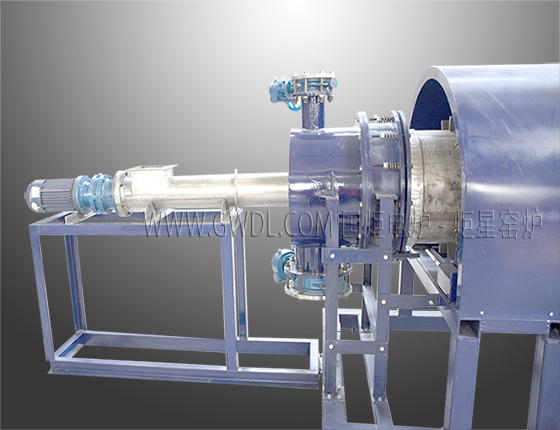

進料口 | 采用不銹鋼螺旋擠出送料，進料口喂料機直徑150mm長度1800mm |

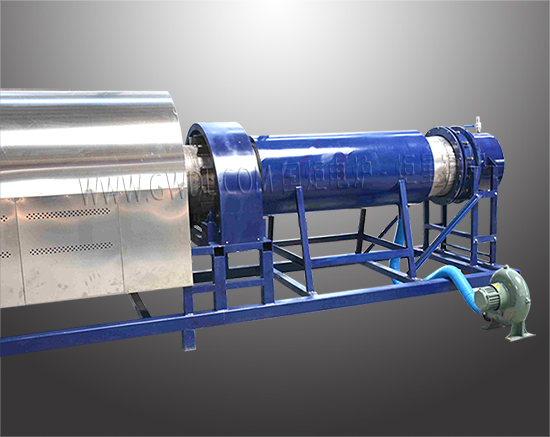

出料口 | 出料口設計有2300mm的冷卻裝置，出料溫度在50度以下 |
升降方式 | 爐管為分體設計采用電動雙絲杠升降，傾斜度可調（1-15度）（升降高度可控制出料速度） |
轉速調整 | 1-50r/min |
耐火材料 | 爐襯使用真空成型高純氧化鋁聚輕材料制作而成，取放物料易碰和載重位置（爐口、爐底）采用輕質空心球氧化鋁板，使用溫度高，蓄熱量小，耐急熱急冷、不裂縫、不掉渣、保溫性能好 |
保溫材料 | 采用四層保溫，分別為：氧化鋁纖維棉、氧化鋁纖維板、氧化鋁（多晶）纖維板，輕質保溫磚 |
爐體外殼溫度 | 外殼溫度小于45度 |
保護 | 采用集成化模塊控制單元，控制精度準，并設計了雙回路控制和雙回路保護，具備了過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護 |
控制 | 采用閉環技術可控硅模塊觸發控制，移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性；電流環為內環，電壓環為外環，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，輸出和調壓器正常工作；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電流及電壓的恒定；從而到達保護發熱元件避免過大電流、電壓的沖擊，達到控制效果及控制精度。 |
顯示參數 | 溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等 |
按鈕 | 采用進口按鈕使用壽命超過100000次，并且?guī)?span style="padding: 0px; font-weight: inherit; font-style: inherit; font-family: inherit; vertical-align: baseline;">LED指示燈。 |
多條曲線輸入 | 30段程序控制功能，可以輸入設定：一條曲線為30段，兩條曲線14段/條，三條曲線9段/條，五條曲線5段/條；可同時輸入多條曲線，使用時可任意調用。 |
隨機配件 | 發熱原件兩支、棒具兩套，坩堝鉗一把，高溫手套一副，DVD數據盤一張（軟件、電子版說明書、視頻教程）。 |
保修范圍及期限 | 電爐免費保修一年，發熱元件不保修（三個月內自然損壞免費更換） |
注意事項 | 1、 此電爐沒用真空密封結構，所以不可通入易燃易爆氣體 3、 儀器應放置在空氣流通，不潮濕的地方。 |
裝箱清單 | 電爐一臺，發熱原件兩支、棒具兩套，坩堝鉗一把，高溫手套一副，DVD數據光盤一張，說明書一份，合格證一份，驗收報告（出廠檢測報告）一份，銷售送貨單一份。 |
發貨事項 | 1、 國內免費送貨上門（市區內免費送貨）3、 物流方式：汽車、鐵路、輪船（外貿出口）、空運（外貿出口）運輸，距離較近的我公司委派專車運輸（包裝為木托加紙箱）。 |
項目名稱 | 參數 |
尺寸 | 10寸TFT真彩色， |
外形尺寸 | 206W*156H*50D(mm) |
分辨率 | 800*480 |
背光 | LED |
功率 | 5W |
重量 | 1Kg |
語言 | 中文/英文 可隨意切換 |
全屏顯示及操作 | 儀表屏、光柱圖、歷史趨勢、數據報表、報警信息、數據導出、工藝流程、系統管理等 |
控制對象 | 溫度、裝料臺進出升降 |
控制電爐數量 | 10臺 |
溫度控制 | 觸摸屏+高精度集成模塊 |
啟動升溫 | 觸摸操作 |
暫定升溫 | 觸摸操作 |
停止升溫 | 觸摸操作 |
溫度曲線編制 | 觸摸操作，每條曲線30段 |
溫度曲線儲存數量 | 無限制（每條曲線可中/英文命名） |
實時狀態顯示 | 運行曲線名稱、運行段號、段時間、段運行時間、數字溫度、實時曲線、功率輸出百分百 |
選擇段號啟動（跨段啟動） | 觸摸操作 |
曲線量程 | 可調 |
歷史曲線（圖文） | 大約儲存20個月 |
數據報表（EXCEL） | 大約儲存20個月，多點同時顯示（可插入優盤擴展） |
歷史曲線、報表記錄（存盤）間隔時間 | 可調1秒-3600秒，多點同時顯示（可插入優盤擴展） |
報警指示 | 變色（紅色） |
報警信息語言 | 中文顯示（報警時間及事件中文描述） |
數據導出接口 | USB（支持鼠標） |
打印機接口 | 并口 |
操作觸摸屏保護 | 帶密碼設置（其他人無密碼，禁止操作） |
通訊端口 | RS485 |
密碼 | 觸摸屏的操作均可設密碼，參數、工藝的泄露，綜合管理。 |

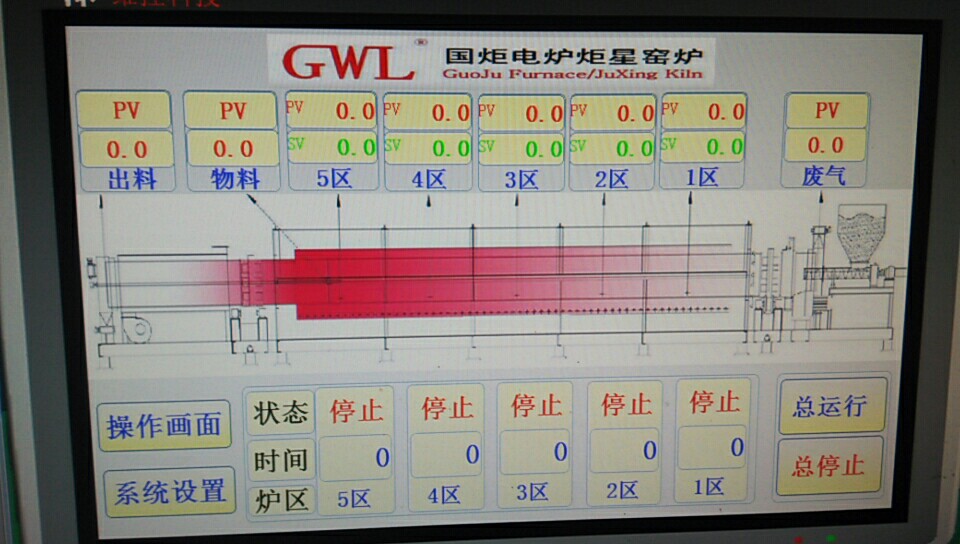

GWL-觸摸屏集中控制介紹
名稱 | 規格型號 | 爐管尺寸mm（長寬高） | 加熱區尺寸mm | 電壓ACV | 設計功率kw |
高溫節能回轉電窯爐 | GWL-1000SSR-D500-15000 | 15000×D500（壁厚10mm） | 8.5米 | 380 | 180（自調整） |
