箱式電爐

GWL-LB300/200/200

300×200×200

L=600,L1=75

W=600,H=1350

380

12

260

GWL-LB400/200/200

400×200×200

L=700,L1=75

W=600,H=1350

380

13

280

GWL-LB300/300/300

300×300×300

L=600,L1=75

W=700,H=1350

380

14

320

GWL-LB500/300/200

500×300×200

L=800,L1=75

W=700,H=1350

380

15

380

GWL-LB500/300/300

500×300×300

L=800,L1=75

W=700,H=1450

380

18

400

GWL-LB600/400/400

600×400×400

L=900,L1=75

W=800,H=1550

380

35

470

GWL-LB800/500/500

800×500×500

L=1200,L1=75

W=1000,H=1650

380

50

720

GWL-LB1000/600/500

1000×600×500

L=1400,L1=75

W=1150,H=1650

380

69

870

注：

1、  以上所列出型號都有現貨，特殊型號爐膛尺寸可根據客戶要求定做！

2、  外形尺寸單位：毫米，所標尺寸為參照數字，以實際是尺寸為準！

3、選型說明，例如：需要1700度的箱式電爐，爐膛尺寸（深-寬-高）mm：300×200×200。

規格型號：GWL-1700LB/300/200/200。

4、以上所標注約重量為1600-1800度電爐，如1000-1400重量減輕80-150kg。

最高使用溫度

1250℃

1450℃

1650℃

1750℃

1830℃

1880℃

可長期使用溫度

1200℃

1400℃

1600℃

1700℃

1800℃

1850℃

測溫元件

K型熱電偶

S型熱電偶

B型熱電偶

B型熱電偶

B型熱電偶+光纖紅外測溫

B型熱電偶+光纖紅外測溫

發熱元件

電阻絲/硅碳棒

硅碳棒

1700型硅鉬棒

1800型硅鉬棒

1850型硅鉬棒

1900型硅鉬棒

發熱體安裝位置和布置

兩側/上下/三面/四周/五面/六面/日型/目型/田型布置，標準的是布置在爐膛兩側。

控制精度

±0.5-1℃

爐溫均勻性

±1℃根據爐膛大小而定， ，如爐溫均勻性要求高時，可采取多點單獨控溫

升溫速率

1℃/h至40℃/min可調，

溫度曲線的設定

升、降溫控制，具有跳轉（循環）、運行、暫停及停止等可編程/可操作命令

實時顯示

時實溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等

電器部分

采用閉環雙回路控制技術，進口可控硅模塊觸發控制，移相觸發控制或者過零觸發方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性

電器部分的安全保護

已通過CE歐盟認證、GB/T19001-2016idtISO9001:2015質量技術體系認證，采用集成化模塊控制單元，控制精度好，并設計了雙回路控制和雙回路保護，具備了過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護及保護

電器元器件的主要配置

電器元器件采用好品牌和研制生產的主要部件

通訊接口

電爐具備了RS485通訊接口，可通過計算機控制電爐啟動、暫停、停止、升溫曲線設定、升溫曲線讀取、參數設定等，通訊協議可在WWW.GWDL.COM下載

AIBUS通訊協議，能用簡單的指令實現多種的功能，并提供比其它常用協議（如MODBUS）快的速率（相同波特率下快3-10倍），適合組建較大規模系統。AIBUS采用了16位的求和校正碼，支持4800、9600、19200等多種波特率，在19200波特率下，上位機訪問一個采集點平均時間20mS-50mS。允許在一個RS485通訊接口上連接多達80個點。

耐火材料和保溫材料

采用高溫高純輕質的多層陶瓷纖維板+納米板制作

爐底和爐頂?shù)脑O(shè)計

為了電爐的溫度均勻性好，采用蓄熱式爐底和加固型爐頂設計

長期使用時外殼的溫度

長期使用不停爐，外殼溫度小于45度，電爐爐體采用了的雙層爐外殼結構

爐體結構

電爐爐體采用了風冷雙層爐體結構

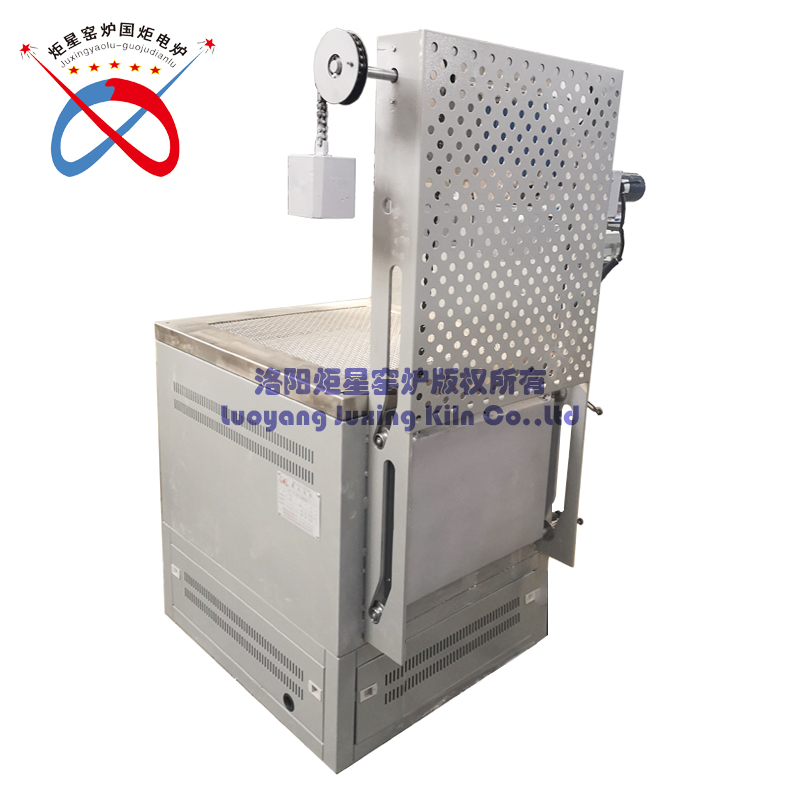

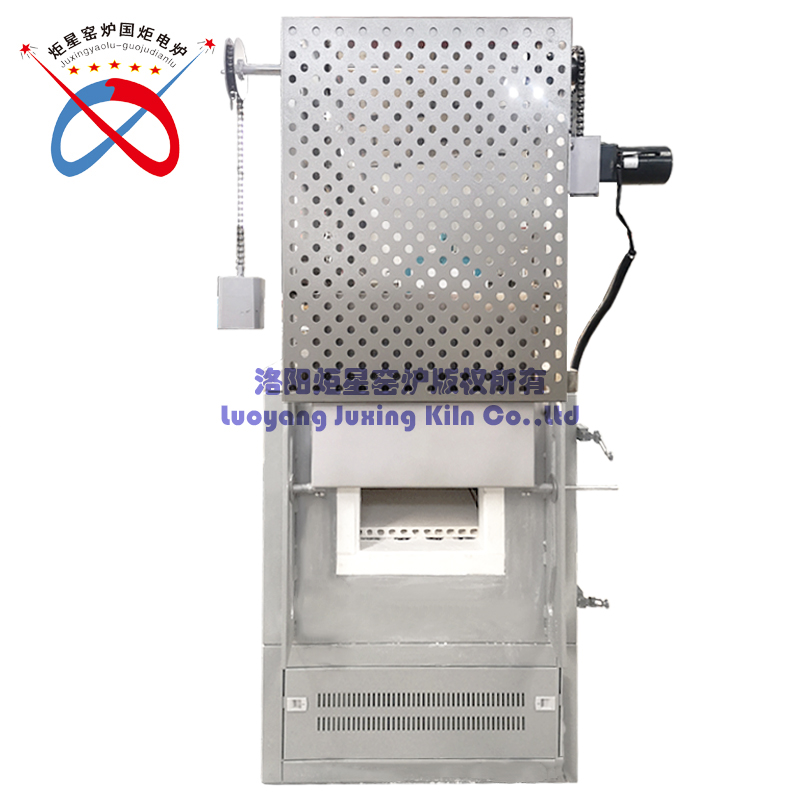

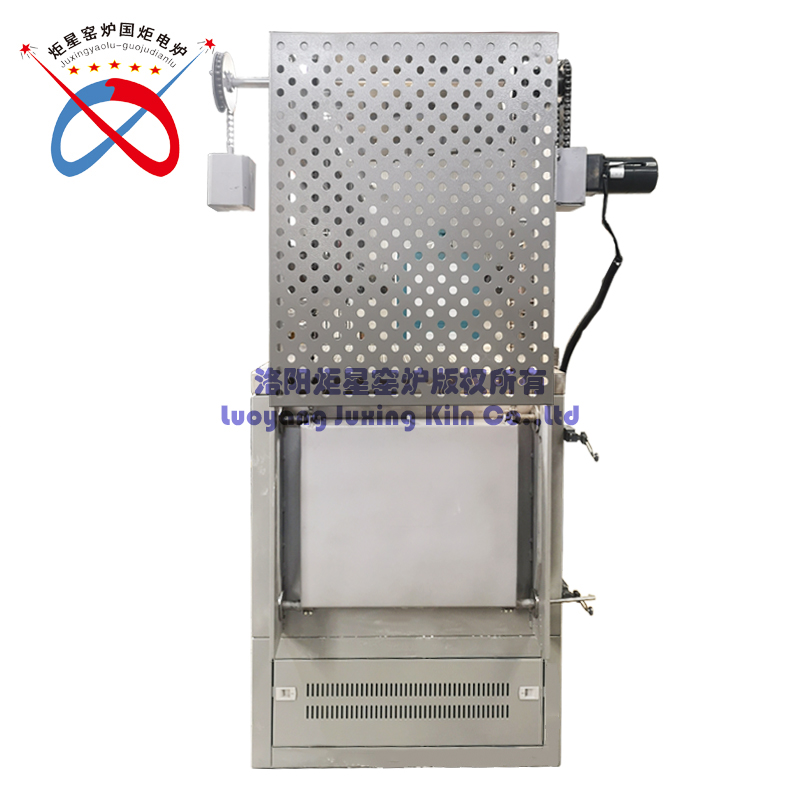

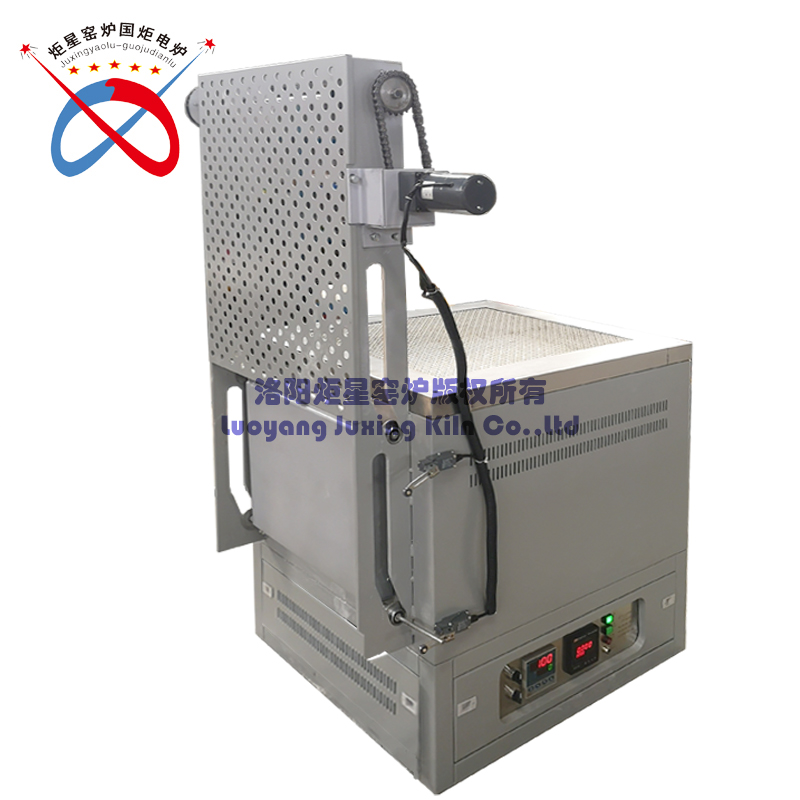

爐門操作特點

爐門開啟方式為上升開啟，可配置腳踏開關/手柄開關控制，升降位置可控，比較適合高溫下連續作業

電爐外殼的處理

爐體采用數控機床加工，經拋光、打磨、酸洗、磷化、噴涂塑粉、高溫烘烤等制作而成
