| 產品名稱：氫氣氣氛燒結爐 | 型號：GWDL-VAF | 產品特點： |
技術參數 ：

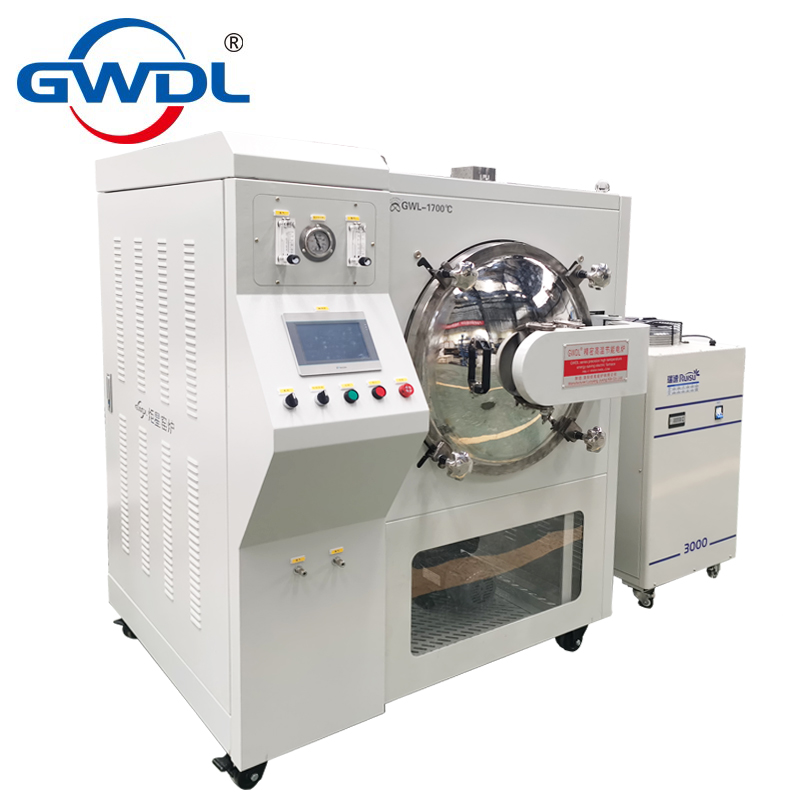

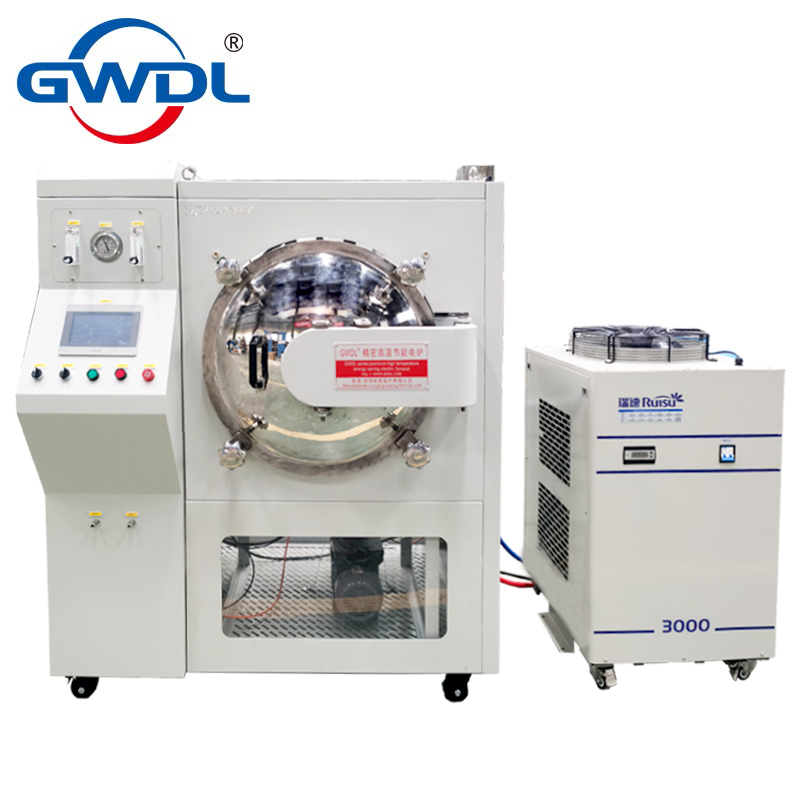

GWDL-VAF系列1700度真空氣氛爐如圖所示 ,集溫度控制系統、真空爐膛、真空泵、氣路、壓力保護、氣體流量控制、正負壓顯示、水循環水泵為一體，水循環箱與爐體為分體。爐襯使用真空成型高純氧化鋁聚輕材料制作而成。
采用鉬絲為加熱元件；是專為高等院校﹑科研院所的實驗室及工礦企業對陶瓷、冶金、電子、玻璃、化工、機械、耐火材料、新材料開發、特種材料、建材、金屬、非金屬及其它化和物材料進行燒結﹑融化﹑分析、生產而研制的專用設備。
控制面板配有觸摸屏加PLC智能控制；智能溫度調節，控制電源、主加熱工作，電壓、電流、水泵，真空泵，氣體流量，正負壓壓力，電接點壓力表，閥門，以便觀察本系統的工作狀態，本產品采用集成化電路，工作環境好，抗干擾，最高溫度時爐體外殼溫度≤40℃，微電腦程序控制，可編程序曲線，全自動升溫/降溫，運行中可以修改控溫參數及程序，靈活方便、操作簡單。
控溫精度：±1℃無超調 恒溫精度：±1℃。升溫速度快，最快升溫速率≤20/min。
爐膛材料全部采用真空成型高純氧化鋁聚輕材料，使用溫度高，蓄熱量小，耐急熱急冷、保溫性能好。結構合理，內外雙層爐套，風冷散熱，可大大縮短試驗周期。
溫度 項目 | 1700℃ |
型號 | GWDL-1700VAF |
電壓AC | 380V |
設計功率 | 10KW |
爐膛尺寸 | 深×寬×高:500×120×120 |
控溫精度 | ±1℃（集成化電路控制，無超調現象） |
控制范圍為 | 50至1700度 |
爐內溫場均勻度 | ±3℃(根據加熱室大小而定) |
測溫元件及測溫范圍 | 熱電偶分度號B,測溫范圍0-1820度 |
升溫速率 | 升溫速率可自由調節，調節范圍：最快升溫速率每分鐘20度（20度/min非線性）、最慢升溫速率每小時1度（1度/h） |
發熱元件 | 采用高純金屬鉬絲 |
發熱元件安裝位置 | 均勻分布于爐膛兩側 |
爐體 | 爐體采用數控機床加工，經拋光、打磨、酸洗、磷化、噴涂塑粉、高溫烘烤等制作而成，外觀新穎美觀，具備了抗氧化、耐酸堿、耐腐蝕、耐高溫、容易清理等優點 |
爐體結構 | 電爐爐體采用了水冷雙層爐體結構，起到了良好的工作環境 |
爐門開啟方式 | 爐門開啟方式為側開 |
爐體外殼溫度 | 長期使用不停爐，外殼溫度小于45度 |
水冷 | 3P制冷機 |
水冷部位 | 外殼體四周 |
真空泵 | 采用雙級直接旋片真空泵 |
真空值 | -0.1mpa。 |
耐壓 | 電爐爐膛鋼板采用6-20mm厚，采用雙面焊接，可耐正壓0.1Mpa |
氣路閥門 | 采用進口不銹鋼閥門 |
壓力檢測 | 正壓、負壓雙指示指針壓力表一個 正壓、負壓雙指示數顯壓力表一個 |
氣體流量計 | 兩個浮球流量計0-5L/min二個 |
排氣口 | 1個 |
壓力保護 | 為了防止?fàn)t膛排氣口關閉、排氣口堵塞、爐膛壓力過大產生危險，特制作此系統，原理：由電接點壓力表或者壓力傳感器獲得信號，驅動控制模塊關閉電磁進氣閥，啟動電磁排氣閥和報警器，使壓力從排氣口釋放，聲光報警蜂鳴器報警。從而保護電爐的正常運行 |
可通氣氛 | 氫氣、氬氣 |
氫氣處理 | 點燃裝置 |
氫氣檢測 | 一套 |
耐火材料 | 爐襯使用1800型真空成型氧化鋁聚輕材料制作而成，取放物料易碰和載重位置（爐口、爐底）采用輕質空心球氧化鋁板，使用溫度高，蓄熱量小，耐急熱急冷、保溫性能好 |
保溫材料 | 采用四層保溫，分別為：氧化鋁纖維棉、氧化鋁纖維板、氧化鋁多晶纖維板，進口材料， |
保護 | 采用集成化模塊控制單元，控制精度準確，并設計了雙回路控制和雙回路保護，具備了過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護 |
控制 | 采用閉環技術可控硅模塊觸發控制，移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性；電流環為內環，電壓環為外環，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電流及電壓的恒定；從而到達保護發熱元件避免過大電流、電壓的沖擊，達到安全可靠的控制效果及控制精度。 |
顯示參數 | 溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等 |
按鈕 | 采用進口按鈕使用壽命超過100000次，并且?guī)?/span>LED指示燈。 |
溫度曲線設定 | 采用觸摸屏智能溫度控制儀 |
多條曲線輸入 | 30段程序控制功能，可以輸入設定：一條曲線為30段，兩條曲線14段/條，三條曲線9段/條，五條曲線5段/條；可同時輸入多條曲線，使用時可任意調用。 |
通訊接口 | 電爐具備了RS485通訊接口 |
保修范圍及期限 | 電爐免費保修一年，發熱元件不保修（三個月內自然損壞免費更換） |
隨機備件 | 發熱元件兩支、棒具兩套，坩堝鉗一把，高溫手套一副 |
裝箱清單 | 電爐一臺，發熱原件兩支、棒具兩套，坩堝鉗一把，高溫手套一副，說明書一份，合格證一份，驗收?qǐng)?bào)告（出廠檢測報告）一份，銷售送貨單一份。 |
發貨事項 | 1、1、電爐的包裝為二層包裝，海綿紙包裹后再用塑料薄膜纏繞，鐵架做底托固定。2、2、國內免費送貨上門（市區內免費送貨）3、3、在電爐運輸過程中出現的任何損壞有我方承擔4、4、物流方式：汽車、鐵路、輪船（外貿出口）、空運（外貿出口）運輸，距離較近的我公司委派專車運輸（包裝為木托加紙箱）。 |
