關于硅鉬棒的介紹二硅化鉬電熱元件（硅鉬棒）

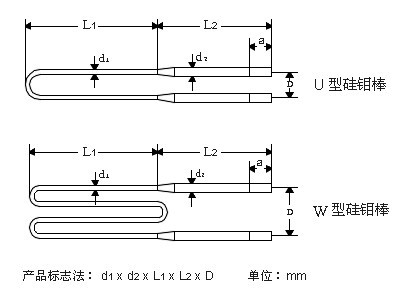

　　二硅化鉬電熱元件（硅鉬棒）是一種以二硅化鉬為基礎制成的電阻發(fā)熱元件，氧化氣氛下高溫使用，表面?；梢粚庸饬林旅艿氖ⅲ⊿iO2）玻璃膜，能保護硅鉬棒不再氧化，因此硅鉬棒元件具有獨特的高溫抗氧化性。在氧化氣氛下，元件最高使用溫度為1800℃，根據(jù)用戶需求可制成棒狀，U型、W型、U型直角等形狀。硅鉬棒通常可使用的爐體溫度為1300℃-1800℃，廣泛應用于冶金、玻璃、陶瓷、磁性材料、耐火材料、晶體、電子元器件、窯爐制造等領域、是產(chǎn)品高溫燒結(jié)時必備的理想發(fā)熱元件。硅鉬棒結(jié)構(gòu)與標志方法：

　　1.硅鉬棒物理性質(zhì)

　　2.硅鉬棒化學性質(zhì)

　　硅鉬棒在高溫氧化氣氛下，表面生成一層石英保護層防止硅鉬棒繼續(xù)氧化。當元件溫度大于1700℃時，石英保護層熔融，元件在氧化氣氛下，繼續(xù)使用，石英保護層重新生成。硅鉬棒不宜在400-700℃范圍內(nèi)長期使用，否則元件會因低溫的強烈氧化作用而粉化。3.硅鉬棒元件在不同氣氛下使用溫度的影響

　　1.硅鉬棒電氣性質(zhì)

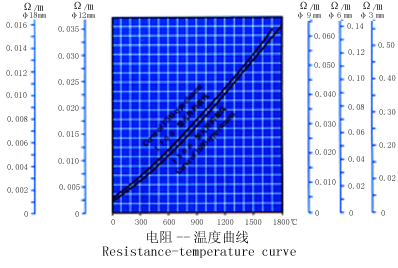

　　硅鉬棒元件的電阻率隨著溫度升高而快速增高（見下圖）在正常情況下，元件電阻一般不隨使用時間的長短而變化，所以新舊元件可以混合使用。

　　2.硅鉬棒表面負荷

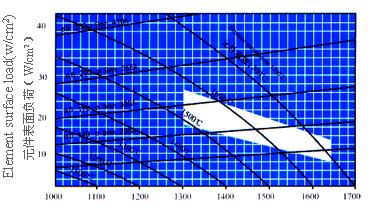

　　根據(jù)爐子的結(jié)構(gòu)、氣氛和溫度正確的選擇元件的表面負荷是元件達到最高壽命的關鍵，下圖示出發(fā)熱元件輻射在不受阻礙情況下爐溫、元件溫度與表面負荷的關系，陰影部分為常用的表面負荷-----溫度范圍。

　　硅鉬棒元件的安裝    硅鉬棒元件在常溫下脆性較大，高溫時又有可塑性，所以U型棒最好是垂直懸掛安裝，若需水平安裝，請選用高溫耐火材料支撐，把硅鉬棒水平放置。元件圓錐部分一定要延伸到爐膛內(nèi)，硅鉬棒夾具不能一次擰的太緊，待元件升到高溫時，再次擰緊，這樣元件不易折斷，（建議：請選取用我公司配備的專用夾具和導線），爐頂保溫性能要好，一般爐頂溫度不能超過300℃。夾頭導線與元件接觸電壓應低于0.1V，為避免幅射熱傳到夾頭，夾頭下端和塞磚上面的距離不應小于50mm。φ6元件不能長期使用170A，φ9元件不能長期使用300A。

　　硅鉬棒爐子的操作

　　新筑成的或長期不使用的爐子在使用前需要干燥，干燥溫度為100-200℃。大型爐子干燥時間長，最好使用其它發(fā)熱元件烘爐，以免硅鉬棒低溫氧化，爐子烘干后，即可按以下步驟起動升溫。
