hjb,   硅碳棒電熱元件是一種以碳化硅為主要原料制成的非金屬電熱元件，具有膨脹系數(shù)小、不易變形、化學(xué)穩(wěn)定性強(qiáng)、使用壽命長、安裝維修方便等特點(diǎn)。

　　硅碳棒電熱元件可使用的爐體溫度為600℃-1600℃，可在空氣中使用，無需任何保護(hù)氣氛，廣泛應(yīng)用于冶金、陶瓷、玻璃、機(jī)械、分析化驗(yàn)、半導(dǎo)體、科學(xué)研究等領(lǐng)域。

　　硅碳棒型號(hào)

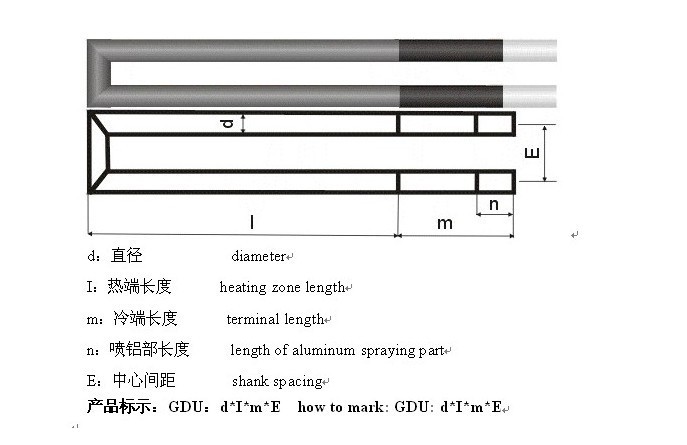

　　我公司可提供"m"型、"u"型、"h"型和直棒型硅碳棒，您可根據(jù)窯爐實(shí)際情況選購不同型號(hào)、不同規(guī)格的硅碳棒，如有特殊需求，可協(xié)商解決。

　　硅碳棒的電氣性能

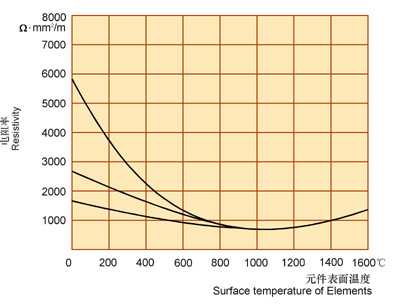

　　硅碳棒具有較大的比電阻，在空氣中通電加熱，發(fā)熱部表面溫度1050±50℃時(shí)，電阻率為600-1400Ω-mm2/M.硅碳棒的電阻隨溫度升高而變化，從室溫到800℃。電阻-溫度特征曲線為負(fù)值，溫度高于800℃為正值。

　　硅碳棒表面負(fù)荷

　　硅碳棒表面負(fù)荷=額定功率/發(fā)熱部表面積（W/cm2）

　　硅碳棒表面負(fù)荷大小與其使用壽命長短關(guān)系很大，因此，在通電加熱時(shí)要嚴(yán)格控制在允許負(fù)荷范圍之內(nèi)，切忌超負(fù)荷使用。

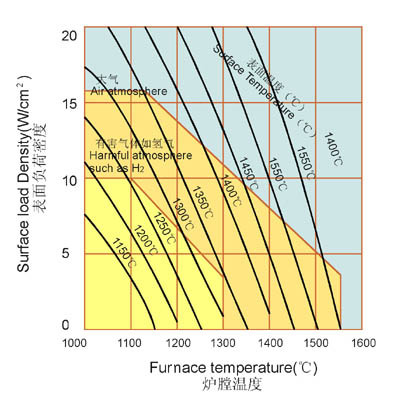

　　硅碳棒發(fā)熱部表面溫度與相應(yīng)爐溫下，發(fā)熱部單位表面允許負(fù)荷如上表。

　　氣氛對(duì)硅碳棒的影響

　　爐內(nèi)氣氛對(duì)硅碳棒電熱元件的使用壽命有重要影響，硅碳棒在使用過程中逐步氧化產(chǎn)生SiO2，分隔SiC結(jié)晶顆粒，局部電阻增大、體積膨脹，直至最后斷裂。

　　硅碳棒電熱元件在干燥潔凈空氣中連續(xù)使用（1450℃）壽命可達(dá)2000小時(shí)。
